Pourquoi les palettes des machines à blocs se fissurent-elles et comment pouvez-vous les éviter ?

Blocs de palettes pour machinessont les bêtes de somme silencieuses de la production de blocs de béton. Ils soutiennent les blocs fraîchement formés, les conduisent jusqu'au durcissement et supportent les impacts répétés des vibrations et du démoulage. Pourtant, malgré leur rôle critique, les palettes se fissurent souvent prématurément, entraînant des arrêts de production, des problèmes de qualité des blocs et des remplacements coûteux. Pourquoi les palettes des machines à blocs se fissurent-elles ? La réponse réside dans une combinaison de facteurs : fatigue du matériau due aux charges cycliques, contraintes d'impact lors du démoulage, cycles thermiques dans les chambres de durcissement et maintenance inadéquate. Chez Quangong Machinery Co., Ltd., nous avons analysé des milliers de palettes défaillantes dans diverses usines de blocs et identifié les principales causes et, plus important encore, les stratégies de prévention les plus efficaces. Comprendre ces facteurs est la première étape pour prolonger la durée de vie des palettes et garantir une production fluide et ininterrompue.

Les palettes fêlées ne sont pas seulement une nuisance : elles représentent un générateur de coûts important. Une seule palette fissurée peut endommager le moule de la machine à blocs, provoquer un compactage inégal et entraîner le rejet de blocs. Dans les opérations à volume élevé, une palette qui tombe en panne prématurément peut coûter des centaines de dollars en remplacement direct, ainsi que des milliers de dollars en perte de production. Notre usine a développé une approche globale de la conception et de la maintenance des palettes qui s’attaque aux causes profondes des fissures. Cet article détaillera les raisons mécaniques, thermiques et opérationnelles des fissures des palettes, fournira un tableau de spécifications techniques détaillé pour notre gamme de palettes et proposera des conseils de prévention pratiques. Que vous utilisiez des palettes en bois, en acier ou en composite, les principes que nous partageons vous aideront à maximiser votre investissement en palettes et à maintenir une qualité constante des blocs.

Table des matières

• 1. Pourquoi la fatigue des matériaux provoque-t-elle la fissuration des palettes de machines à blocs ?
• 2. Comment les impacts et les contraintes thermiques contribuent-ils à la fissuration des palettes ?
• 3. Quelles sont les principales spécifications de notre gamme de palettes pour machines à blocs ?
• 4. Comment une manipulation et un entretien appropriés peuvent-ils prévenir les fissures des palettes ?
• Foire aux questions (FAQ)
• Conclusion et consultation de sélection de palettes

Pourquoi la fatigue des matériaux provoque-t-elle la fissuration des palettes de machines à blocs ?

La fatigue des matériaux est la principale raison pour laquelle les palettes des machines à blocs échouent. Chaque fois qu'une palette est placée sous le moule, elle reçoit une vibration à haute énergie pour compacter le mélange de béton. Ce chargement cyclique, répété des milliers de fois au cours de la vie d'une palette, fragilise progressivement la structure du matériau. Pour les palettes en acier, la fatigue commence à des concentrations de contraintes microscopiques (points de soudure, arêtes vives ou imperfections de surface) et se propage sous forme de fissures capillaires qui finissent par conduire à une rupture complète. Pour les palettes en bois, la fatigue se manifeste par une séparation des fibres et un délaminage, qui se propage ensuite dans des fissures sur toute l'épaisseur. Notre usine àMachines Cie., Ltd de Quangong.a effectué des tests de fatigue approfondis sur divers matériaux de palettes et nous avons constaté que le nombre de cycles jusqu'à la défaillance peut varier de 5 000 pour des palettes en bois mal conçues à plus de 150 000 pour nos palettes en acier haut de gamme.

Facteurs clés qui accélèrent la fatigue des matériaux dans les palettes des machines à blocs :

• Intensité des vibrations :Les machines à blocs modernes fonctionnent à des fréquences de 4 000 à 7 000 tr/min, produisant des millions d'impacts tout au long de la durée de vie d'une palette. Une amplitude de vibration plus élevée augmente directement la contrainte sur la surface de la palette, réduisant ainsi la durée de vie en fatigue. Notre usine recommande d'adapter l'épaisseur et le matériau de la palette à l'énergie vibratoire de la machine.
• Répartition inégale de la charge :Lorsque les blocs ne sont pas placés uniformément sur la palette ou lorsque la cavité du moule n'est pas parfaitement alignée, des concentrations de contraintes localisées se produisent. Ces zones de fortes contraintes deviennent le point de départ de fissures de fatigue. Nous avons constaté qu’un bon alignement du moule et un placement soigneux des palettes peuvent doubler la durée de vie des palettes.
• Concentration des contraintes sur les bords :Les coins et les bords d'une palette sont particulièrement vulnérables à la fatigue, car ils subissent des contraintes de flexion plus élevées lors du démoulage et du transport. Nos conceptions de palettes comportent des coins arrondis et des bords renforcés pour répartir les contraintes plus uniformément.
• Variations de qualité des matériaux :Les palettes en acier fabriquées à partir d'acier de qualité inférieure ou avec des soudures de mauvaise qualité auront une durée de vie en fatigue beaucoup plus courte. Notre usine utilise les nuances d'acier S235JR et S355JR, qui offrent une excellente résistance à la fatigue. Pour les palettes en bois, nous recommandons des essences de bois durs comme le chêne ou le hêtre, avec une bonne orientation du grain pour résister au fendillement.

Une étude de cas réalisée dans une usine de blocs en Australie illustre l'impact de la fatigue des matériaux. L'usine utilisait des palettes en acier d'une épaisseur de 8 mm et celles-ci présentaient des fissures après environ 20 000 cycles (environ 6 mois de fonctionnement). Après le passage à nos palettes en acier de 10 mm avec un traitement thermique anti-stress et une géométrie de soudure améliorée, la durée de vie moyenne des palettes est passée à 65 000 cycles, soit plus de trois fois plus longue. L'usine a économisé 45 000 AUD par an en coûts de remplacement de palettes et a réduit les temps d'arrêt de production de 12 pour cent. Cet exemple souligne l’importance de sélectionner des palettes conçues avec une résistance à la fatigue comme considération primordiale.

Pour lutter contre la fatigue, notre usine a développé une conception exclusive qui intègre un motif de rainures anti-stress sur la surface de la palette. Ce modèle redistribue l’énergie vibratoire, l’empêchant de se concentrer en un seul point. De plus, nous utilisons un procédé de soudage multi-passes avec refroidissement contrôlé pour minimiser les contraintes résiduelles qui contribuent à l'initiation des fissures. Nous proposons également un service de test de palettes qui utilise des jauges de contrainte pour cartographier la répartition des contraintes sur vos palettes existantes, identifiant ainsi les zones de défaillance potentielles avant qu'elles ne se fissurent. Cette approche proactive constitue le moyen le plus efficace de lutter contre la fatigue des matériaux et de prolonger la durée de vie des palettes.

Comment les impacts et les contraintes thermiques contribuent-ils à la fissuration des palettes ?

Au-delà de la fatigue, les palettes des machines à blocs sont soumises à deux autres types de contraintes majeures : les contraintes d'impact et les contraintes thermiques. Des contraintes d'impact se produisent pendant le processus de démoulage lorsque les blocs fraîchement formés sont poussés hors du moule et sur la palette. Cela peut produire une charge forte et de grande ampleur qui, avec le temps, peut provoquer une indentation et des microfissures. Les contraintes thermiques résultent du processus de durcissement, en particulier dans les systèmes utilisant de la vapeur ou de l'eau chaude. La palette se dilate lorsqu'elle est chauffée et se contracte lors du refroidissement, créant des contraintes internes pouvant entraîner des fissures si le matériau ou la conception n'est pas en mesure de s'adapter à ce changement dimensionnel. Notre usine de QGM a développé des conceptions de palettes et des sélections de matériaux spécifiques pour atténuer à la fois les contraintes d'impact et thermiques, garantissant ainsi que nos palettes restent sans fissures, même dans les environnements les plus exigeants.

Manières spécifiques dont les impacts et les contraintes thermiques provoquent des fissures :

• Impact du démoulage :Lorsque la machine à blocs retire les blocs du moule, les blocs peuvent tomber de quelques millimètres sur la palette. Cette chute répétée, combinée au poids des blocs (souvent 50 à 100 kg par palette), crée un impact localisé qui peut ébranler les palettes en acier ou fendre celles en bois. Au fil du temps, ces imperfections de surface deviennent des concentrateurs de contraintes, conduisant à l’initiation de fissures.
• Cyclisme thermique :Dans les chambres de durcissement à la vapeur, la température de la palette peut monter jusqu'à 60-80°C puis refroidir jusqu'à la température ambiante. L'acier a un coefficient de dilatation thermique relativement élevé (12 x 10^-6 /°C), ce qui signifie qu'une palette en acier de 1,2 mètre de long se dilatera d'environ 0,8 mm sur une plage de température de 60°C. Si la palette est contrainte (par exemple par un convoyeur de palettes rigide), cette expansion peut provoquer une déformation et des fissures sous contrainte. Nos palettes sont conçues avec des fentes d'expansion et sont montées sur des supports flexibles pour permettre une libre circulation.
• Stress induit par l’humidité :Dans les palettes en bois, l'absorption et la désorption d'humidité pendant le durcissement font gonfler et rétrécir le bois. Ce changement dimensionnel cyclique crée des contraintes internes qui peuvent conduire à une déformation de la surface et, éventuellement, à une fissuration. Notre usine recommande d'utiliser du bois séché au four avec un revêtement protecteur pour minimiser les fissures liées à l'humidité.

Le stress thermique peut être particulièrement insidieux car il n’est pas toujours visible. Une palette peut paraître saine, mais l’effet cumulé de milliers de cycles thermiques peut provoquer la formation de microfissures au sein du matériau. Ces microfissures finissent par se transformer en macrofissures qui affectent la qualité des blocs. Dans un cas notable, une usine de blocs en Europe a connu une augmentation des fissures de palettes en corrélation avec l'installation d'un nouveau système de durcissement à plus haute température. En passant à nos palettes en acier thermiquement stabilisées (avec un traitement de préchauffage pour soulager les contraintes résiduelles), l'usine a réduit le taux de fissuration de 90 %.

Pour atténuer les contraintes d'impact, notre usine recommande d'utiliser des palettes avec une couche de surface plus épaisse ou une plaque d'usure remplaçable. Nos palettes en acier haut de gamme présentent une surface trempée (45-50 HRC) qui résiste à l'indentation et un bord chanfreiné qui réduit la concentration des contraintes. Pour les palettes en bois, nous proposons une construction renforcée avec des couches de bois dur lamellé, qui répartissent plus uniformément les forces d'impact. Nous fournissons également un coussin d'amortissement en caoutchouc qui peut être installé sur la surface de la palette pour absorber l'impact du démoulage. En traitant à la fois des contraintes d'impact et des contraintes thermiques grâce à la sélection des matériaux et à la géométrie de conception, le risque de fissuration est considérablement réduit, ce qui entraîne une durée de vie plus longue des palettes et une production de blocs plus cohérente.

Quelles sont les principales spécifications de notre gamme de palettes pour machines à blocs ?

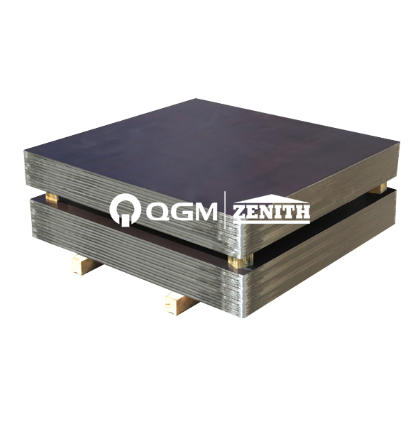

Machines Cie., Ltd de Quangong. fabrique une gamme complète de palettes pour machines à blocs conçues pour résister aux rigueurs de la production de béton à grand volume. Notre gamme de palettes comprend des palettes en acier à haute résistance, des palettes en bois d'ingénierie (pour les applications de faible poids) et des palettes composites hybrides qui combinent les avantages des deux. Le tableau ci-dessous fournit les principales spécifications de nos modèles de palettes en acier les plus populaires, qui sont utilisés conjointement avec différents types de machines à blocs, y compris notre série allemande de machines à blocs Zenith. Toutes les dimensions sont personnalisables et notre usine peut produire des palettes adaptées à n'importe quelle configuration de machine ou de moule.

En plus des modèles standard, notre usine propose des fonctionnalités personnalisées pour améliorer la durabilité et les performances des palettes. Ceux-ci incluent : des rainures en contre-dépouille pour un démoulage amélioré, des trous oblongs pour une meilleure traction du convoyeur de palettes et un revêtement de peinture résistant aux hautes températures (pour les applications de durcissement à la vapeur). Nous proposons également un service de reconstruction de palettes, dans lequel nous meulons la surface des palettes en acier usées et soudons une nouvelle plaque d'usure, prolongeant ainsi la durée de vie de la palette jusqu'à 60 % pour une fraction du coût d'une palette neuve.

Le contrôle qualité est primordial dans notre production de palettes. Chaque palette en acier est soumise à un test de planéité (écart maximum de 1,5 mm par mètre) et à un contrôle magnétoscopique pour détecter d'éventuelles fissures en surface ou sous la surface. Nous effectuons également un test de vibration qui simule 10 000 cycles de fonctionnement de la machine à blocs pour garantir que la palette peut résister aux conditions réelles. Chaque palette est estampillée d'un numéro de série unique, nous permettant de retracer son historique de production et de fournir une assistance ciblée en cas de problème. Nos palettes bénéficient d'une garantie de 12 mois contre les défauts de fabrication, et nous proposons des remises sur les gros volumes et des programmes d'échange de palettes pour les clients à gros volume.

Comment une manipulation et un entretien appropriés peuvent-ils prévenir les fissures des palettes ?

Si la qualité de la palette elle-même est essentielle, la manière dont elle est manipulée et entretenue a un impact tout aussi important sur sa durée de vie. De nombreuses fissures de palettes ne sont pas inévitables : elles sont le résultat de mauvaises pratiques de manipulation, de procédures de nettoyage incorrectes ou d'une lubrification insuffisante. Notre usine à Quangong Machinery Co., Ltd. a développé un programme complet d’entretien des palettes que nous partageons avec tous nos clients. En suivant ces directives, les opérateurs d'usines de blocs peuvent souvent prolonger la durée de vie des palettes de 50 % ou plus, ce qui entraîne des économies substantielles et moins d'interruptions de production.

Pratiques clés de manipulation et d’entretien pour éviter les fissures des palettes :

• Nettoyage et inspection réguliers :Après chaque quart de travail, retirez tout béton résiduel et débris de la surface de la palette. Utilisez un grattoir en plastique ou une brosse douce. Évitez les outils métalliques qui peuvent rayer la surface et créer des tensions. Inspectez la palette pour déceler tout signe de fissuration ou de déformation, en particulier autour des bords et à proximité des zones de support des blocs. Une détection précoce permet une réparation ou un remplacement avant qu'une panne catastrophique ne se produise.
• Lubrification des pièces mobiles :Pour les palettes faisant partie d'un système de convoyeur, assurez-vous que les roulements à rouleaux et les rails de guidage sont correctement lubrifiés. La friction causée par des rouleaux mal alignés ou coincés peut provoquer la flexion ou la torsion de la palette, entraînant des fractures de contrainte. Notre usine recommande un contrôle de lubrification mensuel avec une graisse à base de lithium de haute qualité.
• Pratiques de stockage :Lorsqu'elles ne sont pas utilisées, stockez les palettes dans un endroit sec et couvert, à l'abri de la lumière directe du soleil et des fluctuations extrêmes de température. Pour les palettes en bois, évitez de les stocker au contact du sol, car l’humidité peut pénétrer et accélérer leur dégradation. Empilez les palettes avec une ventilation adéquate pour permettre à l'humidité de s'échapper.
• Reconditionnement périodique des surfaces :Pour les palettes en acier, une surface usée peut être refaite par meulage ou fraisage pour restaurer la planéité. Cela supprime également les fissures microscopiques qui auraient pu apparaître. Notre usine propose un service de reconditionnement où nous usinons la surface de la palette et appliquons un nouveau revêtement protecteur, donnant ainsi à la palette une nouvelle vie.

Un excellent exemple de l’importance de la maintenance vient d’une usine de blocs en Afrique du Sud. L'usine souffrait de fissures de palettes tous les 8 000 à 10 000 cycles, malgré l'utilisation de nos palettes en acier haut de gamme. Après une inspection du site, nous avons découvert que leur processus de nettoyage des palettes impliquait l'utilisation d'une brosse métallique, ce qui créait des rayures microscopiques servant de sites d'initiation de fissures. Après avoir opté pour une brosse à poils en nylon et mis en œuvre une routine d'inspection hebdomadaire, la durée de vie des palettes a augmenté jusqu'à plus de 30 000 cycles, ce qui a permis à l'usine d'économiser plus de 30 000 USD par an en coûts de remplacement de palettes.

De plus, nous recommandons de mettre en place un système de rotation des palettes, en particulier pour les usines qui utilisent des machines à plusieurs blocs. En faisant tourner les palettes entre différentes machines, le modèle d’usure devient plus uniforme et aucune palette n’est soumise au pire scénario de contrainte. Notre usine fournit un journal de palettes qui suit le nombre de cycles effectués par chaque palette, permettant aux directeurs d'usine de prédire les besoins de maintenance et de planifier les remplacements de manière proactive. Avec une approche de maintenance systématique, la durée de vie des palettes des machines à blocs peut être maximisée, garantissant une qualité constante des blocs et réduisant les coûts de production globaux.

Foire aux questions (FAQ)

Question 1 : Combien d'heures une palette de machine à blocs typique dure-t-elle avant de se fissurer ?

Réponse : La durée de vie d'une palette de machine à blocs varie considérablement en fonction du matériau, de la conception, des conditions de fonctionnement et de la maintenance. Une palette en acier standard de 8 mm dans une usine à usage modéré peut durer de 20 000 à 30 000 cycles (environ 6 à 12 mois), tandis qu'une palette en acier de 10 mm ou 12 mm dans une usine bien entretenue peut dépasser 60 000 cycles. Les palettes en bois durent généralement entre 5 000 et 10 000 cycles. Les palettes en acier haut de gamme de notre usine sont conçues pour atteindre 50 000 à 80 000 cycles dans des conditions de fonctionnement typiques, et nous avons documenté des cas de plus de 100 000 cycles avec un entretien approprié. La clé de la longévité ne réside pas seulement dans la palette elle-même, mais également dans les pratiques opérationnelles et de maintenance utilisées.

Question 2 : Les palettes de machines à blocs fissurées peuvent-elles être réparées ou doivent-elles toujours être remplacées ?

Réponse : Dans de nombreux cas, les palettes fissurées peuvent être réparées, surtout si la fissure est petite et située dans une zone non critique. Pour les palettes en acier, les petites fissures peuvent être soudées et rectifiées. Pour les palettes en bois, une planche fissurée peut être remplacée. Cependant, si la fissure est importante ou située à proximité d’une zone porteuse, il est plus sûr et plus rentable de remplacer la palette. Notre usine propose un service de réparation de palettes en acier qui comprend la détection des fissures, le soudage, le traitement thermique de réduction des contraintes et le resurfaçage. Ce service peut restaurer la palette dans son état proche d'origine pour 40 à 60 % du coût d'une nouvelle palette. Nous recommandons une inspection annuelle des palettes pour déterminer quelles palettes sont candidates à la réparation et lesquelles doivent être retirées.

Question 3 : Quel est le matériau le plus résistant aux fissures pour les palettes des machines à blocs ?

Réponse : Pour la résistance aux fissures dans les environnements de production de blocs exigeants, l'acier à haute résistance (S355JR ou équivalent) avec une dureté de surface de 45 à 50 HRC offre la meilleure combinaison de résistance, de ténacité et de résistance à la fatigue. Les palettes doublées Hardox de notre usine (série QMP-S12) sont spécialement conçues pour une durabilité extrême, avec une surface résistante à l'usure qui offre également une excellente résistance aux fissures. Les palettes en bois, bien que plus abordables, sont plus sujettes aux fissures dues à l'humidité et aux chocs et ne sont généralement pas recommandées pour les usines à haut rendement. Les palettes composites offrent un juste milieu, avec une bonne résistance aux fissures mais un coût plus élevé que le bois.

Question 4 : Comment puis-je savoir si ma palette est sur le point de se fissurer, pour éviter une défaillance soudaine ?

Réponse : Il existe plusieurs signes avant-coureurs qui indiquent une fissure imminente de la palette. Pour les palettes en acier, recherchez les taches de rouille ou la décoloration visibles : celles-ci peuvent être des signes de microfissures là où l’humidité a pénétré. Un changement dans le son lors du fonctionnement de la machine à blocs, notamment un bruit plus métallique, peut indiquer une palette qui a perdu sa rigidité. Des contrôles réguliers de planéité (à la règle) permettent de détecter des déformations qui précèdent souvent les fissures. Pour les palettes en bois, toute fente ou éclat sur les bords est un signe avant-coureur. Notre usine recommande une inspection visuelle hebdomadaire et une mesure mensuelle de la planéité pour détecter rapidement les problèmes. De plus, nous proposons un service de détection de fissures par ultrasons pour les palettes en acier, qui peut identifier les fissures souterraines avant qu'elles ne deviennent visibles.

Question 5 : Est-ce que Quangong Machinery Co., Ltd. offrir un programme d'échange de palettes aux opérateurs d'usines de blocs ?

Réponse : Oui, nous proposons un programme complet d’échange de palettes à nos clients. Dans le cadre de ce programme, vous pouvez retourner des palettes usées ou fissurées à notre usine et nous vous fournirons des palettes reconditionnées à un coût réduit. Ce programme est particulièrement avantageux pour les usines de blocs à volume élevé qui traitent de nombreuses palettes chaque année. Les palettes retournées sont inspectées, réparées, refaites à neuf et recertifiées pour répondre aux spécifications d'origine. Cette approche circulaire réduit les déchets, diminue vos coûts de palettes et garantit que vous disposez toujours d'un approvisionnement constant en palettes de haute qualité. Contactez notre équipe commerciale pour en savoir plus sur le programme d'échange et les modalités.

Conclusion : protégez votre investissement avec des palettes de haute qualité et une maintenance proactive

Les palettes de machines à blocs constituent un investissement essentiel dans votre ligne de production, et leur panne inattendue peut être coûteuse et perturbatrice. Comprendre pourquoi les palettes se fissurent, que ce soit en raison de la fatigue du matériau, des contraintes d'impact, des cycles thermiques ou d'un mauvais entretien, est la première étape vers la prévention. En sélectionnant le matériau et l'épaisseur de palette adaptés à votre application spécifique, en mettant en œuvre un programme de maintenance rigoureux et en utilisant des palettes de qualité provenant d'un fabricant de confiance comme Quangong Machinery Co., Ltd., vous pouvez prolonger considérablement la durée de vie des palettes, réduire les temps d'arrêt et améliorer la qualité des blocs. La vaste gamme de palettes en acier, en bois et composites de notre usine est conçue pour répondre aux normes de durabilité les plus élevées, et notre équipe technique est prête à vous aider à optimiser votre stratégie de gestion des palettes.

Êtes-vous confronté à des pannes fréquentes de palettes ou souhaitez-vous améliorer votre inventaire de palettes ?Contactez Quangong Machinery Co., Ltd. aujourd'huipour une consultation complète sur les palettes. Nous analyserons vos données de production, recommanderons le modèle de palette idéal et fournirons un plan de mise en œuvre détaillé. Nous proposons également un programme d'essai gratuit de palettes pour les clients éligibles.Demandez dès maintenant votre échantillon de palette et votre guide de maintenance auprès de Quangong Machinery Co., Ltd. et faites le premier pas vers une production de blocs sans fissures.
